Neo-CALIBER90Ver06

分解図&パーツリスト

・ベースモデル
・GT15-700 エンジンKit
・ハイパワーエンジン対応 120-720
・ハイパワーエンジン対応 120-720fbl 3Blade
・GT15-720 3bladeKit

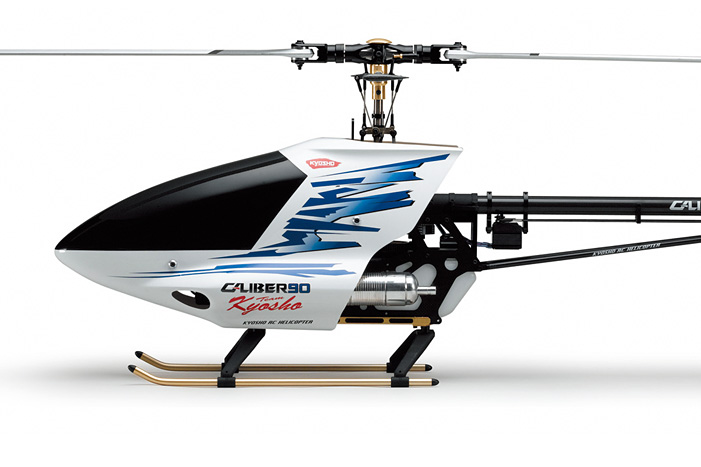

Neo-CALIBER90Ver06

キット価格 ¥262,500(税込)/品番QH1007


F3C 性能を極めた“切れ”のある演技を実現。
最強バージョンのキャリバー90。

独創的な構造とドライブトレーンで、かつてないパワフルかつ静かな飛行を実現したキャリバー90 が、Ver.06に進化。

キャリバーならではの美点はそのままに、より動的演技が増えた新F3Cルールに対応。

ロアフレームをカーボンとし、共振ポイントをはずす設定で高剛性のまま、エンジン搭載環境を最適化。

さらに2タイプのスワッシュモード対応などにより、一層のエレベータ保持力アップとエルロン、エレベーターの操舵レシオの

適量化を実現。高い機動力を要求される新ルールに完璧対応した。


90ver06

キャリバー90 Ver.06専用装備内容

  • 120 度、140 度の両スワッシュモードが選択できる新設計スワッシュプレート。
  • 約600ccに増量した燃料タンクで新演技内容に対応。
  • v 断面クーリングファンドライブベルトを採用。高効率かつ静音性を向上。
  • ダンパー硬度を微調整可能な新設計ヘッド。
  • 共振点をシフトしてエンジンパワーを引き出すカーボン製のロアフレームを採用。

< 飛行までに必要なもの >

  • プロポ/各社ヘリ用6ch5 サーボ1 ジャイロems 対応プロポ
  • 90 クラスヘリ用エンジン
  • メインローター、スタビライザーブレード
  • 始動用具
  • 燃料
  • プロポ指定の電池

テクニカルデータ

全長
1,410mm
全幅
200mm
全高
440mm
ギヤレシオ
7.9:1:5.06
全備重量
約 4,950g
エンジン
90 クラス(別売)
メインローター径
1,560mm

ページのトップへ戻る



GT15エンジンKit 2012/12/21発売


Neo CALIBER90 Ver.06を OS製 GT15HZエンジン用に最適化しました。



独創的な構造とドライブトレーンで、パワフルかつ静寂性の高い特性を生かした構造は
OS製 GT15Hエンジンのハイトルク&はハイレスポンスにベストマッチ。
スモークフライトに抵抗のある愛好家に最適、機体の汚れも極小なのはありがたいでしょう。
Ver.06からの主な変更点
・ガソリン対応、燃料チューブ(グロー燃料は使用不可)
・フロントブレースホルダー
・ボディー
・ローハイトスキッド
・ジャイロマウントの追加
・FUN TECH 60.90カーボンパドルを標準装備
※140度スワッシュプレート&リンケージはオプション設定となります。



Neo CALIBER GT15-700 Kit ¥250,000(税込)/品番QH1122
Neo CALIBER GT15-700 (Ysペイント仕様) Kit ¥269,000(税込)/品番QH1123





フライバーレス


Neo CALIBER GT15-700 FBL Kit ¥235,000(税込)/品番QH1124
Neo CALIBER GT15-700 FBL  (Ysペイント仕様) Kit¥254,000(税込)/品番QH1125



ページのトップへ戻る



ハイパワーエンジン対応 Neo CALIBER 120-720



120-720 Neo CALIBER 120-720     ¥262,500(税込)/品番QH1131
Neo CALIBER 120-720 (YS_Paint Kit)  ¥282,450(税込)/品番QH1132

YS120エンジン等の大排気量エンジンに対応に最適な720mm
メインローター仕様にブラッシュアップ。優れたフレーム構造により、エンジンを低回転からの十分なトルクを発揮させます。
レスポンス良く拭け上がるエンジンパワーで特大の演技も自由自在。やっぱりスモークフライトが好きな、愛好家にはたまらないでしょう。

Ver.06からの主な変更点

  • 720mmメインローターに対応、(※90エンジンには、700mmメインローターを推奨)
  • ボディー
  • ローハイトスキッド
  • ジャイロマウントの追加
  • FUN TECH 60.90カーボンパドルを標準装備
  • OS、YSエンジン用のクラッチハウジングを同梱
  • ※140度スワッシュプレート&リンケージはオプション設定となります。


テクニカルデータ

全長
1,445mm
全幅
200mm
全高
440mm
ギヤレシオ
7.9:1:5.06
全備重量
約 4,950g
エンジン
90~120 クラス(別売)
メインローター径
1,647mm (720mmローター使用時)
テールローター径
 261mm

ページのトップへ戻る



ハイパワーエンジン対応 Neo CALIBER 120-720fbl 3Blade



Neo CALIBER 120-720 FBL 3Blade Kit     ¥262,500(税込)/品番QH1133
Neo CALIBER 120-720 FBL 3Blade YSPAINT Kit ¥282,450(税込)/品番QH1134

 FBL 3Blade&テールも3Blade付きなので、バランスの取れた仕様である事は言うまでもなく。 YS120エンジン等の大排気量でも、静寂性にフレーム構造と3Blade独特のサウンドをご堪能下さい。
 さらに3軸ジャイロの性能を引き出す3Blade化により特大の演技も自由自在のハズ、
上空に描かれるスモークフライトは、愛好家にはたまらないでしょう。

 HPテールグリップ3Blade付属

テクニカルデータ

全長
1,445mm
全幅
200mm
全高
435mm
ギヤレシオ
7.9:1:5.06
全備重量
約 4,950g
エンジン
90~120 クラス(別売)
メインローター径
1,626mm (720mmローター使用時)
テールローター径
 271mm (3Blade時)

ページのトップへ戻る

Neo CALIBER GT15-720FBL3Blade




クリックで大きくなります。
Neo CALIBER GT15-720 FBL 3Blade Kit ¥262500(税込)/品番 QH1135
Neo CALIBER GT15-720 FBL 3Blade YSPAINT Kit ¥282450(税込)/品番 QH1136

独創的な構造とドライブトレーンで、パワフルかつ静粛性の高い特性を生かした構造は
OS製 GT15Hエンジンのハイトルク&はハイレスポンスにベストマッチ。
スモークフライトに抵抗のある愛好家に最適、機体の汚れも極小なのはありがたいでしょう。

Ver.06からの主な変更点

  • ガソリン対応、燃料チューブ(グロー燃料は使用不可)
  • ボディー
  • フロントブレースホルダー
  • ジャイロマウントの追加
  • ローハイトスキッド
  • ※140度スワッシュプレート&リンケージはオプション設定となります。
  • HPテールグリップ 3ブレード付属 品番 QH0084
ページのトップへ戻る

確実で正しい組立てと整備、周囲に配慮した飛行場所の選択等がなければ、安全な飛行は不可能となり危険です。
人身事故等を防ぐために、ご自身が責任を持って安全確保を行って下さい。初心者の単独飛行は絶対に止めてください。
